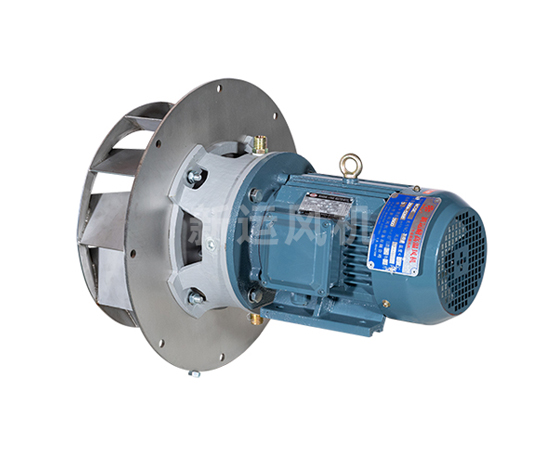

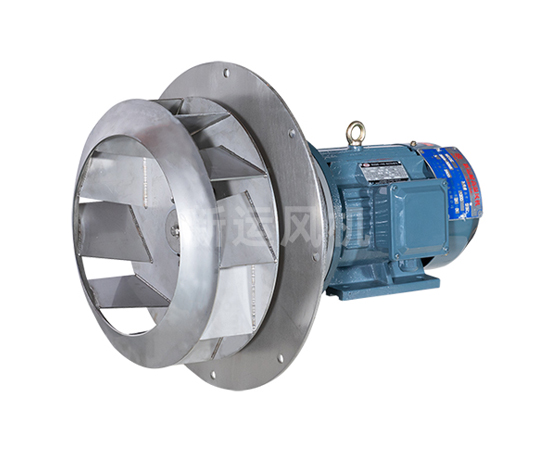

WCQE4.5-1.1kw 插入式风机

风机的用途:

    1、针对涂装生产线,烘烤炉,干燥炉,退火炉,纺织业,窑炉业,涂布机等热风循环配套而研发的自主产品__插入式耐高温风机。

    2、风机输送介质温度在100℃-230℃之间，采用不锈钢材质输送介质温度在300℃内。

    3、输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。也可作为各行业输送无腐蚀性、不自燃、不含粘性物质的热气、蒸气、烟气。适用于箱式空气加压通风，加热炉高温气体循环系统，但输送介质的温度不得超过其额定温度范围。

    4、气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。如含尘土量大，在风机前必须加装准备就绪不低于85%的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

风机的安装形式:

    1、此风机叶轮有两种旋转形式。从电机后端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

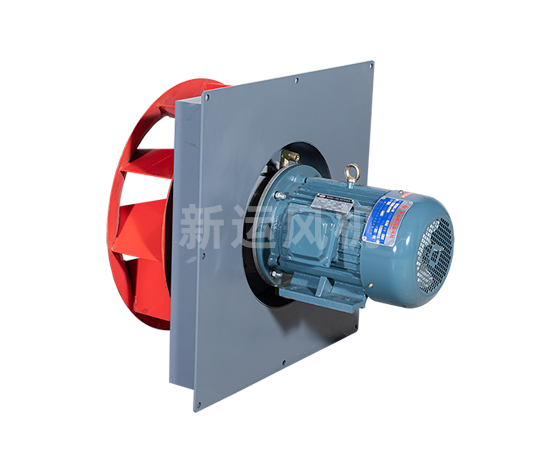

    2、风机固定板有圆型,方型,方型带保温层结构。

风机的结构特点:

    1、风机主要由叶轮、进风口（可选配）、电机、冷却连接器、散热风叶等配件组成。

    2、WCQE型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板或不锈钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机固定板、电机以金属铸件安装连接，电机主轴上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行冷却降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其它皮带传动插入式风机，WCQE型结构简单稳定，维护方便，性价比高等优点。

订货须知:

    订货时请注明风机的规格型号、需配电机功率及转速、风机固定板结构和叶轮的旋转方向。

产品安装尺寸图

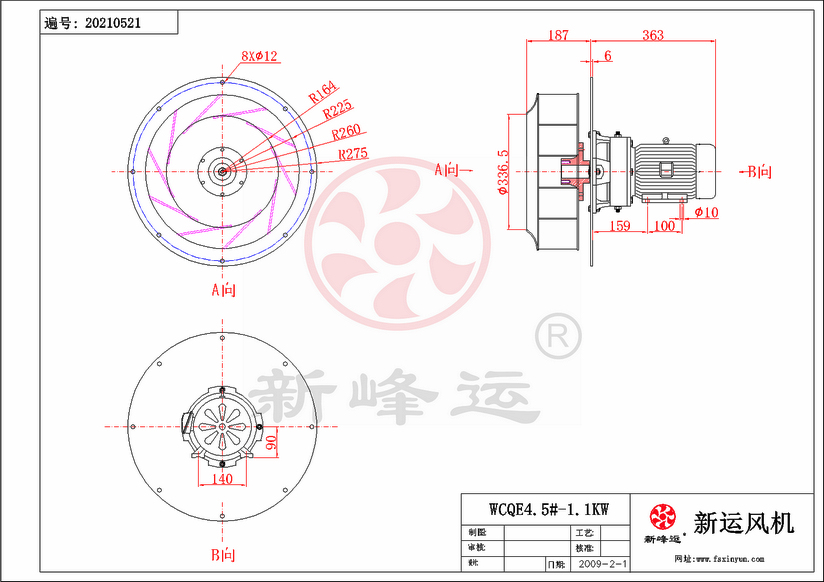

圆型固定板WCQE4.5#-1.1KW

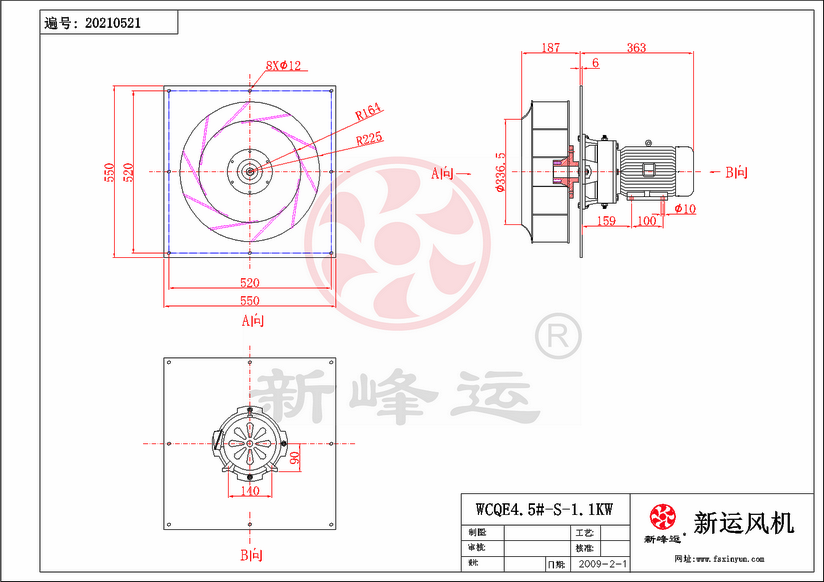

方型固定板WCQE4.5#-S-1.1KW

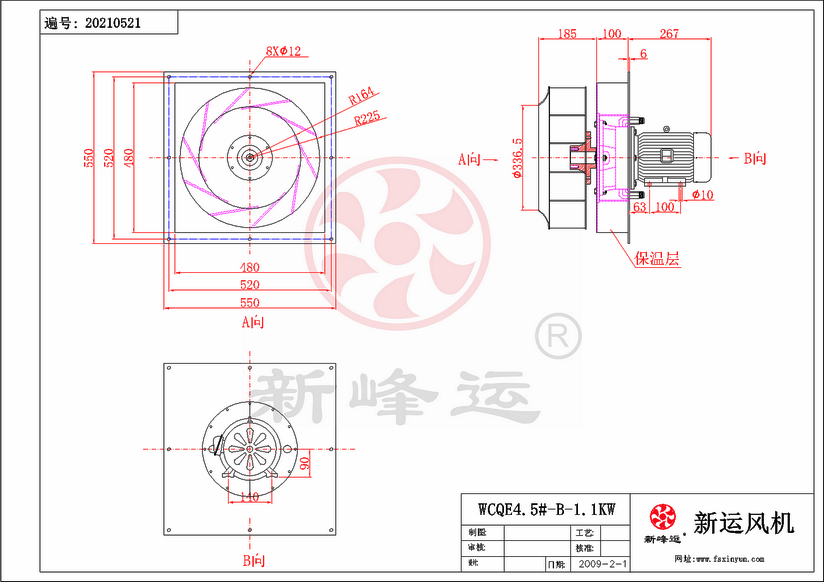

保温层方型固定板WCQE4.5#-B-1.1KW

不锈钢风机厂家教大家，控制柜安装规范：

1. 如果在消防风机控制柜的设备上安装了多线控制面板，需要在风机控制箱上连接五根电线，分别连接起动、停止、反馈、故障、通讯和终端。

2，当报警手等报道，在检测区的警报信号，火灾面板在主计算机接收到该信号，发出报警信号，通过预先设定的程序，相应的联动系统的操作（强电切，电梯层站，快门控制，声光报警，广播开始，排气风扇等启动）。

3、如果企业消防主机是在自动挡上，就会进行自动控制启动相应的联动信息系统，如果在手动，会发出请求数据信号，需要通过操作员手动启动。

4，从火板机柜上拉控制柜泵或风扇，泵或风扇的多线可在控制柜内是有线的，在四点上，两个起始，两个照明布线，布线可以容易地根据其中所述个体完成控制柜多加两个停止点，就可以完成的风机的火灾控制线安装。

风机的结构特点:

    1、风机主要由叶轮、进风口（可选配）、电机、冷却连接器、散热风叶等配件组成。

    2、WCQE型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板或不锈钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机固定板、电机以金属铸件安装连接，电机主轴上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行冷却降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其它皮带传动插入式风机，WCQE型结构简单稳定，维护方便，性价比高等优点。

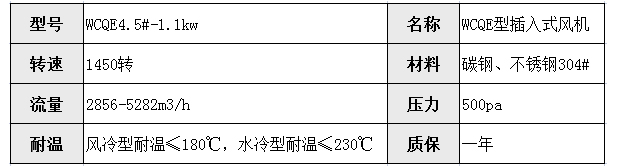

WCQE4.5#-1.1kw插入式风机技术参数
