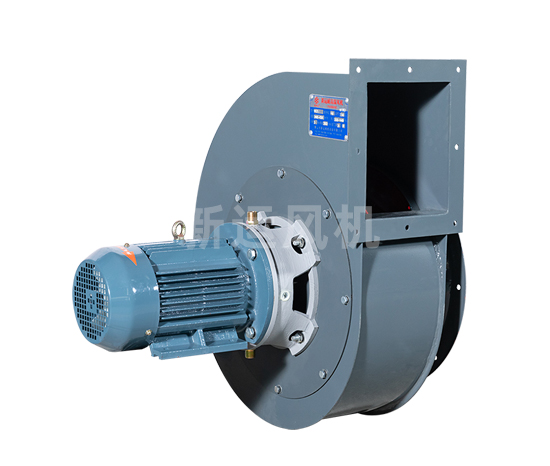

WQS4.5-5.5kw 高温风机

风机的用途:

    1、针对干燥行业、锅炉行业、清洗行业、涂装行业、食品烘干行业配套而研发的自主产品__耐高温离心风机。

    2、WQS型使用温度在150℃-250℃之间。 如输送温度超过200 ℃应接通水管降温，确保风机寿命。对比WQE型 其压力稍高，适用于锅炉排烟抽气使用。

    3、输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。也可作为各行业输送无腐蚀性、不自燃、不含粘性物质的热气、蒸气、烟气。其它性能相近者亦可选用，但输送介质的温度不得超过其额定温度范围。

    4、气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。如含尘土量大，在风机前必须加装准备就绪不低于85%的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

风机的安装形式:

    1、此风机有两种形式。从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

    2、风机的出口位置，以机壳的出风口角度表示。风机№1.5～8.3出厂时均做成一种可调型式，使用单位根据要求再安装成所需要的位置。出风口位置调整范围是0°～270°，间隔是45°。传动方式均为“A”式直联传动。

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WQS型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WQS型结构简单，维护方便，性价比高等优点。

订货须知:

    订货时请注明风机的规格型号、需配电机功率及转速、出风口角度和风机的旋转方向。

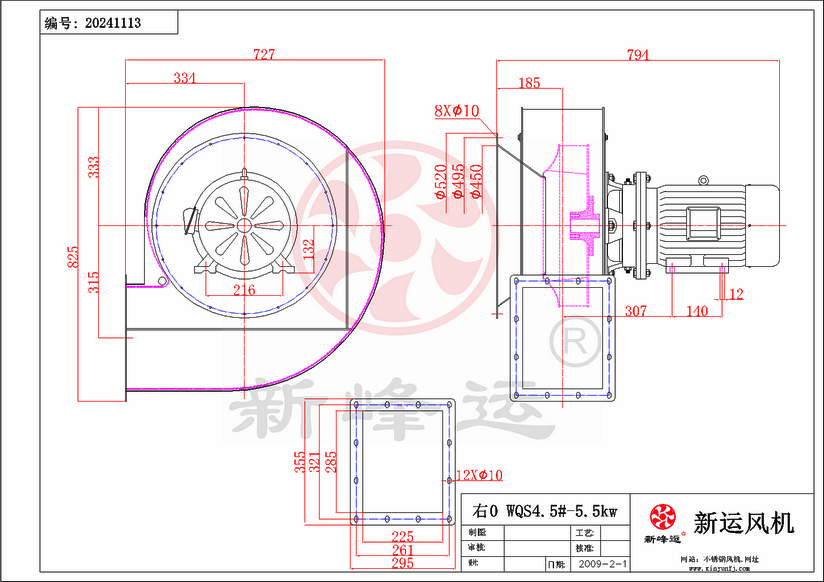

 产品安装尺寸图

不锈钢离心风机的结构零部件有什么特点？

不锈钢离心风机以其优良的性能被广泛应用，如污水处理、熔化炉、选煤、浮选、化学气化、真空等，并要求有高温风机，可用于其它特殊气体输送。高温风机结构紧凑，外形美观，稳定性好，安装维护方便。

叶乱采纳静动失调流动，零件运行颠簸。无减振器时，轴承波幅小于等于两点零四毫米，保障了设施的稳固性。为低温电扇优化的叶轮将轴向力升高到至低程度，并存正在高效的叶轮。

同声，轴承采纳光滑脂光滑，轴承寿数3年之上。低温风机运转时，有机械冲突，采纳适合的机翼外形，声响至低。高温风机噪音是高频噪音，有阻碍物时能收回噪音，风机房噪音小。

低温风机叶乱采纳特别的化合线型，缩小了外部走漏，进步了体积频率。出口侧的蝶阀调理流量，入口侧的蝶阀调理压力。依据没有同的电网电压，能够运用没有同电压的电效果。离心风机正常采纳偶极子异步电效果作为驱动安装，四极电效果作为驱动安装。

为防止燃气泄漏，在高温风机各级叶轮进口环与进口环端部之间安装迷宫密封。排气轴承片有两种结构：风冷和水冷。由于叶轮是逐步压缩气体的，所以排气机壳的温度比进气机壳的温度要高得多。为了提高轴承的轴承寿命，在排气轴承片上设有风冷或水冷装置。

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WQS型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WQS型结构简单，维护方便，性价比高等优点。

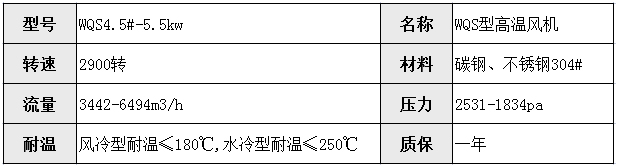

WQS4.5#-5.5kw高温风机技术参数

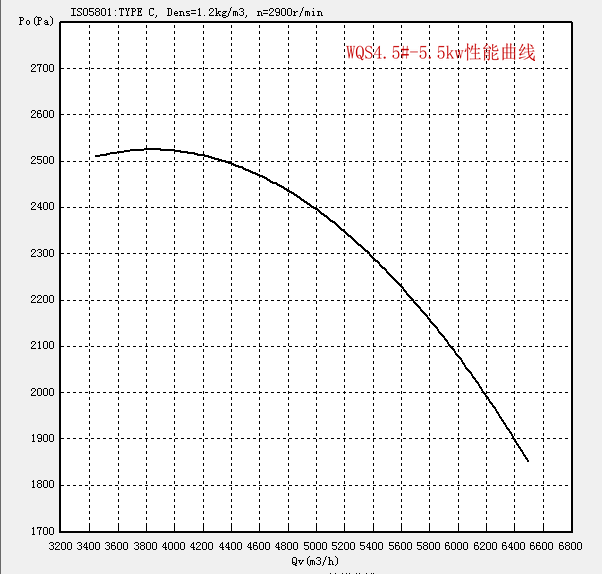

WQS4.5#-5.5kw高温风机性能曲线
