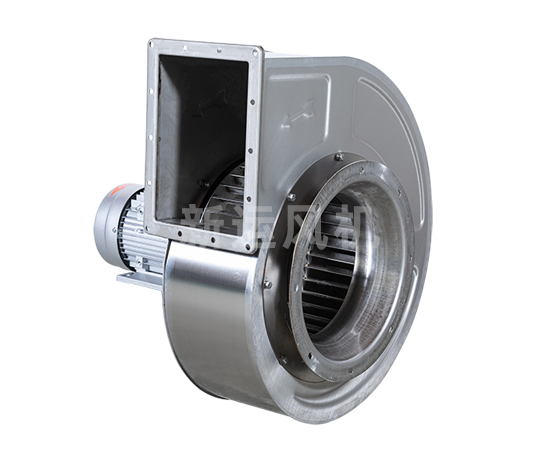

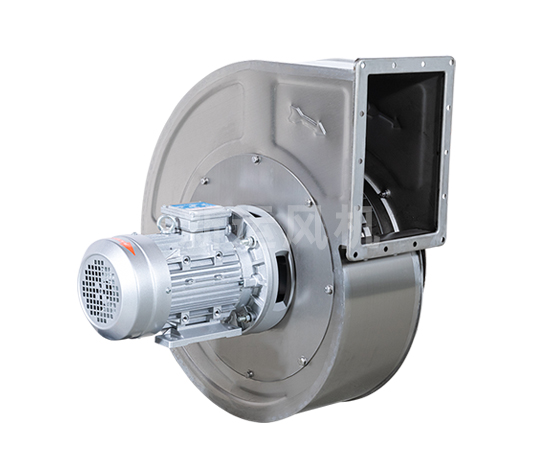

WDF3.3-1.5kw 多翼式高温风机

风机的用途:

    1、针对干燥行业、锅炉行业、清洗行业、涂装行业、食品烘干行业配套而研发的自主产品__耐高温离心风机。WDF型是多翼式风机，对输送的介质有一定要求， 是食品消毒行业配套风机。

    2、WDF型使用温度在150℃-180℃之间。

    3、输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。也可作为各行业输送无腐蚀性、不自燃、不含粘性物质的热气、蒸气、烟气。其它性能相近者亦可选用，但输送介质的温度不得超过其额定温度范围。

    4、气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。如含尘土量大，在风机前必须加装准备就绪不低于85%的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

风机的安装形式:

    1、此风机有两种形式。从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

    2、风机的出口位置，以机壳的出风口角度表示。风机№1.5～8.3出厂时均做成一种可调型式，使用单位根据要求再安装成所需要的位置。出风口位置调整范围是0°～270°，间隔是45°。传动方式均为“A”式直联传动。

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WDF型叶轮采用多翼式单进离心叶轮，用优质的镀锌板或冷轧钢板制成，叶片依据空气动力原理设计。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WDF型结构简单，维护方便，性价比高等优点。

订货须知:

    订货时请注明风机的规格型号、需配电机功率及转速、出风口角度和风机的旋转方向。

产品安装尺寸图：

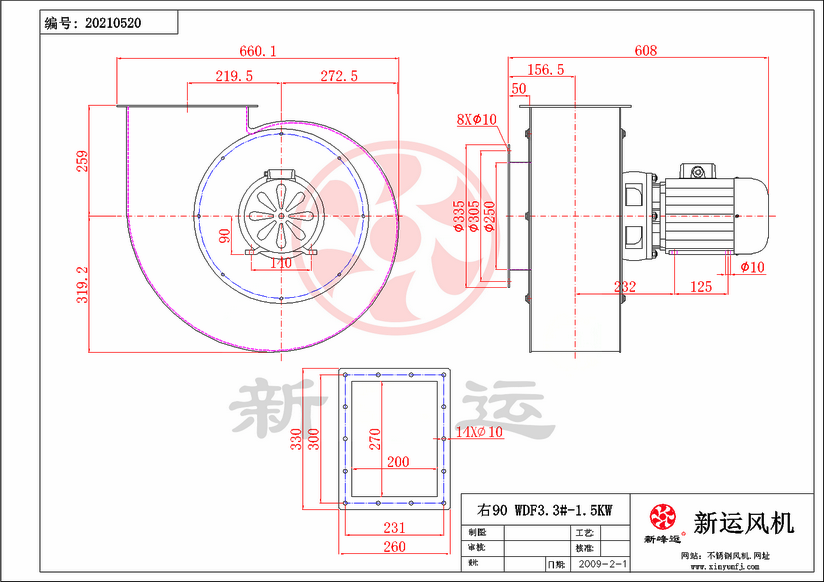

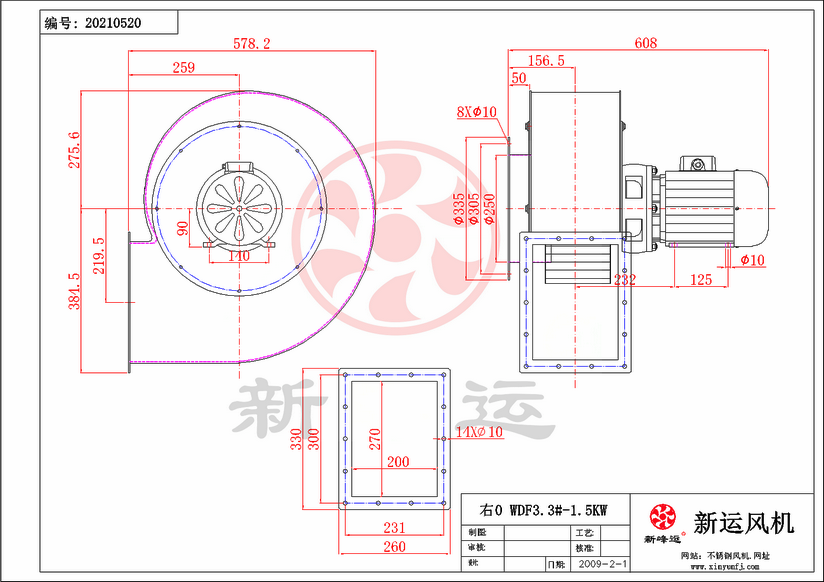

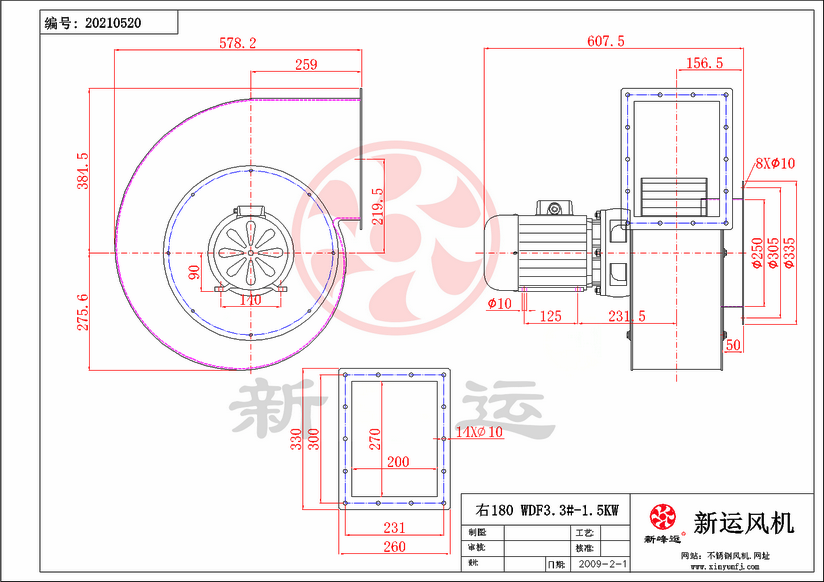

不带脚座：

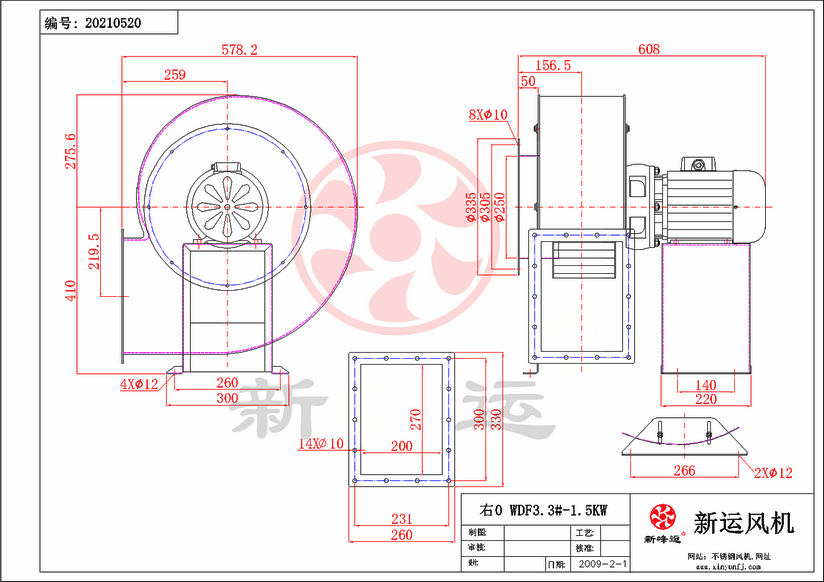

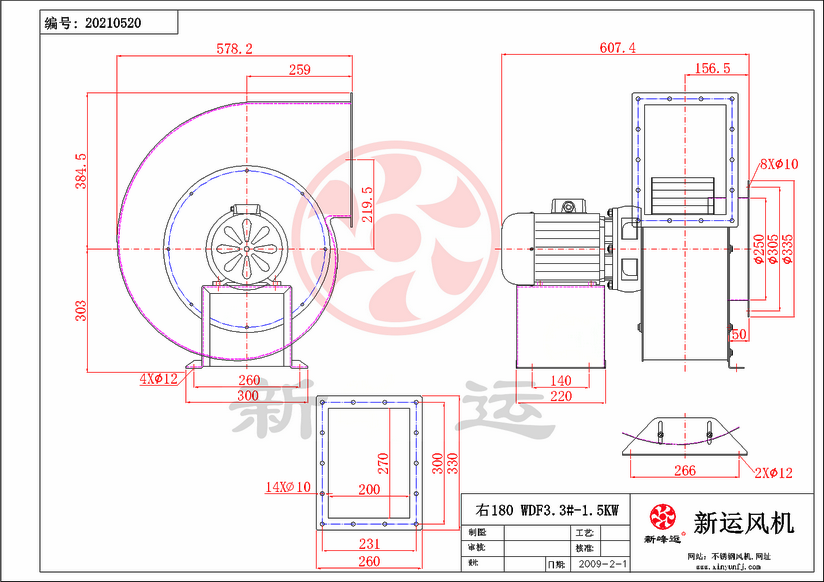

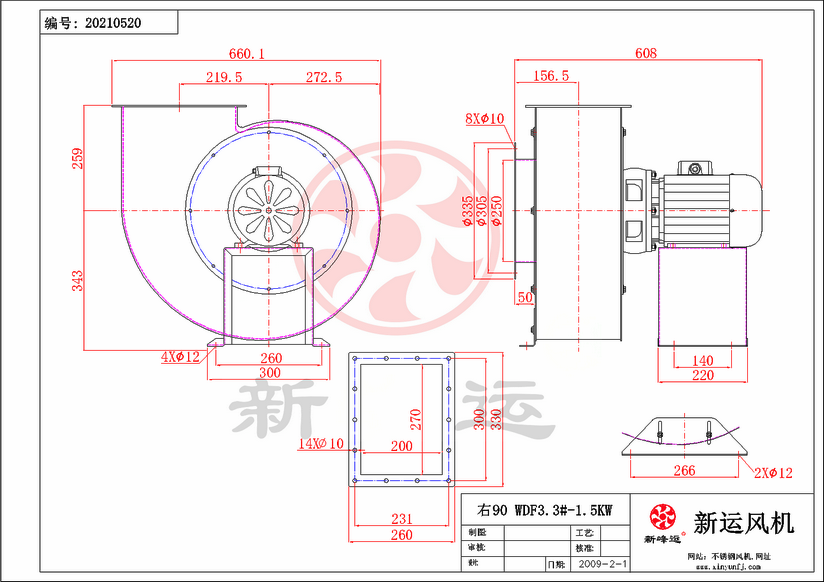

带脚座：

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WDF型叶轮采用多翼式单进离心叶轮，用优质的镀锌板或冷轧钢板制成，叶片依据空气动力原理设计。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WDF型结构简单，维护方便，性价比高等优点。

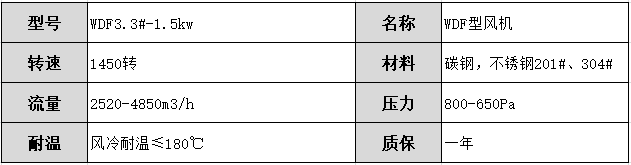

WDF3.3#-1.5kw多翼式高温风机技术参数

WDF3.3#-1.5kw多翼式高温风机性能曲线
